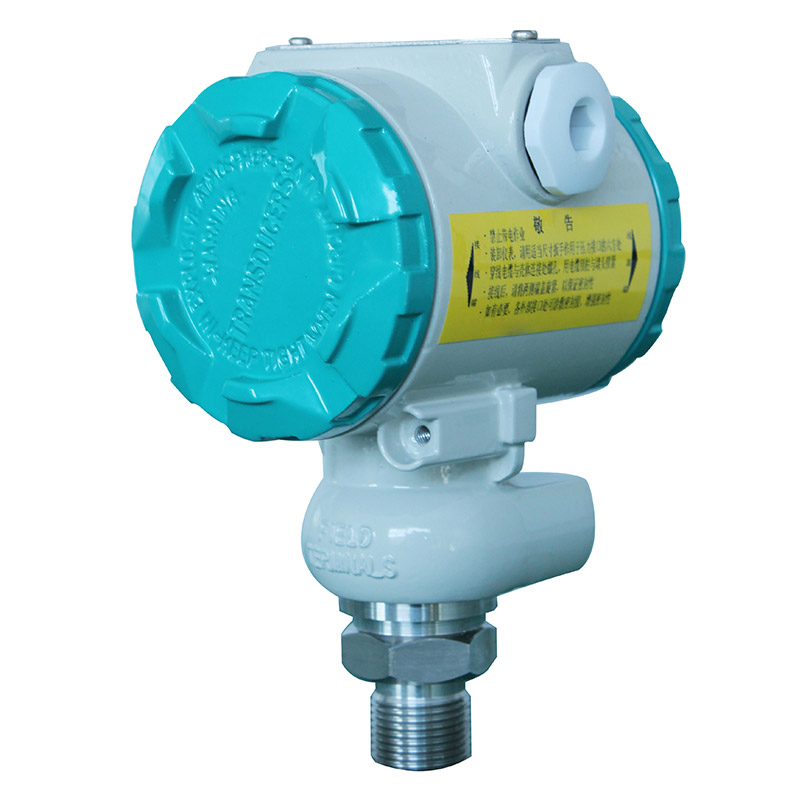

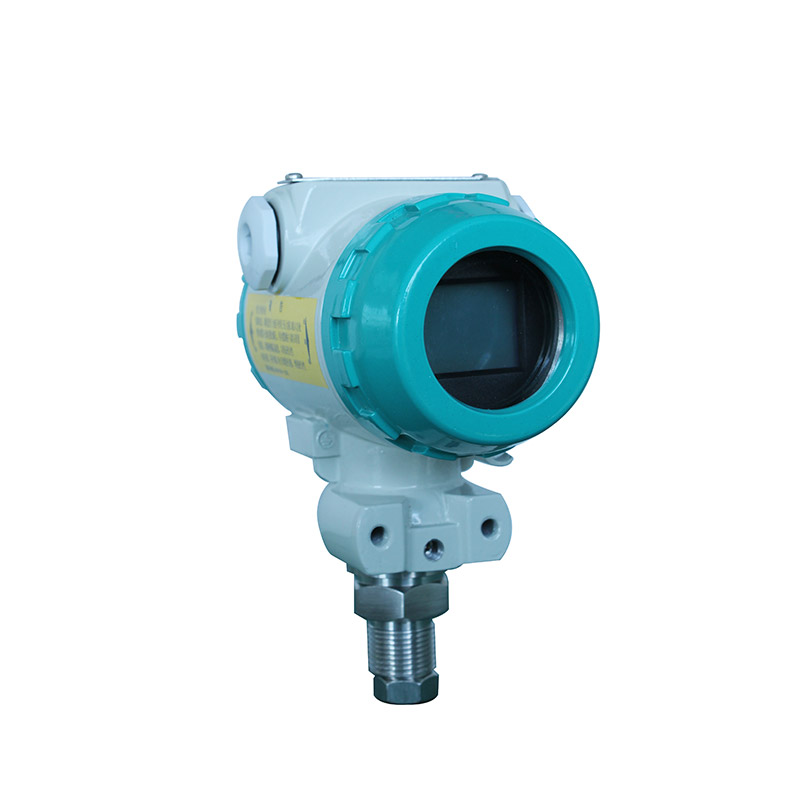

820MZ系列扩散硅压力/液位变送器采用具有国际先进水平的传感器,配合高精度电子元件,经严格的工艺过程装配而成,充分发挥了传感器的技术优势,使变送器具有优异的性能。它抗过载和抗冲击能力强,温度漂移小,稳定性高,具有很高的测量精度。
820MZ系列扩散硅压力/液位变送器具有多种型号,多种量程,多种连接形式及材料。可广泛用于石油、化工、电力、冶金、制药、食品等许多工业领域,可适应工业各种场合及介质,是传统压力表及传统压力变送器的理想升级换代产品,是工业自动化领域理想的压力测量仪表。

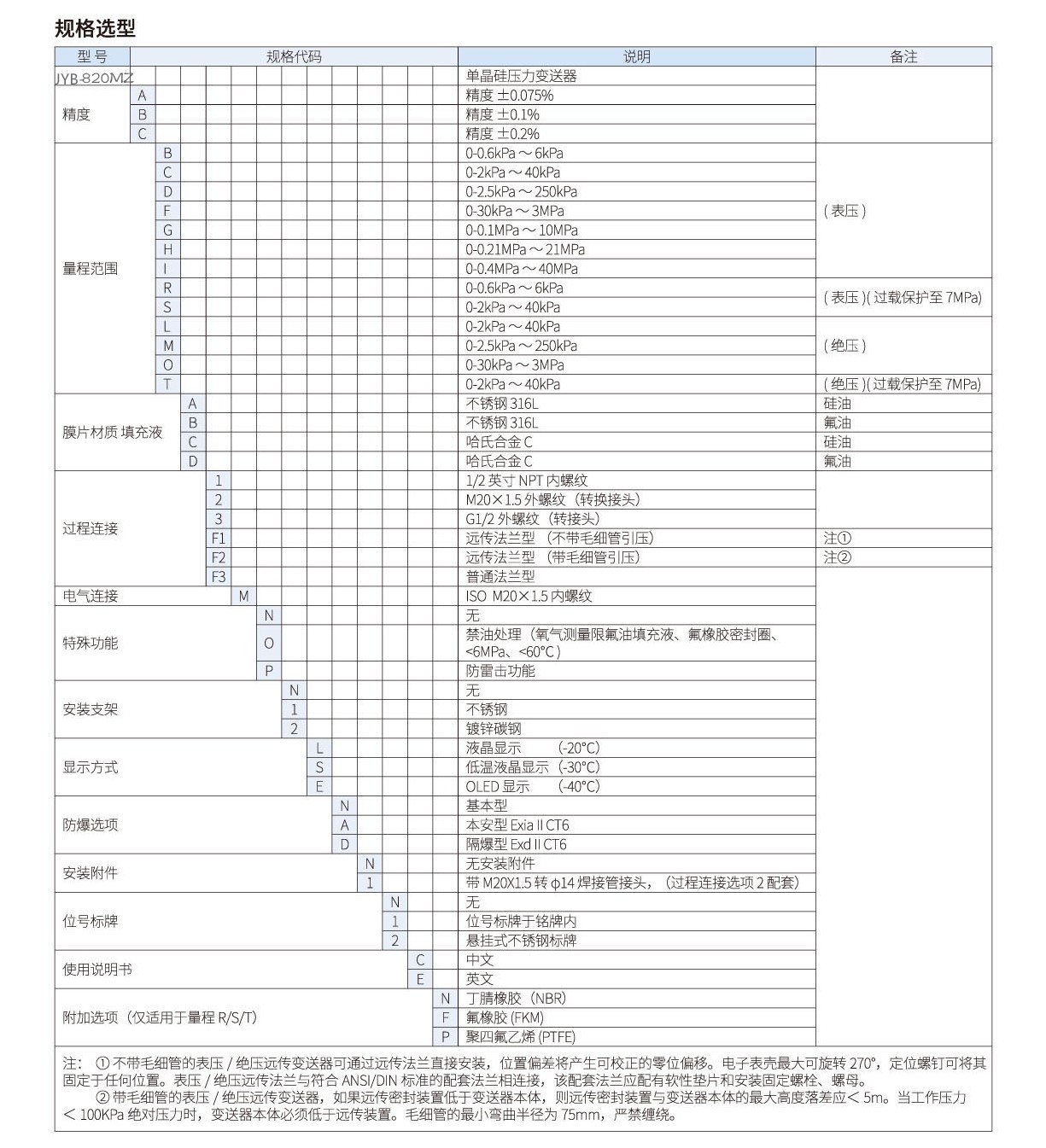

820MZ系列选型表

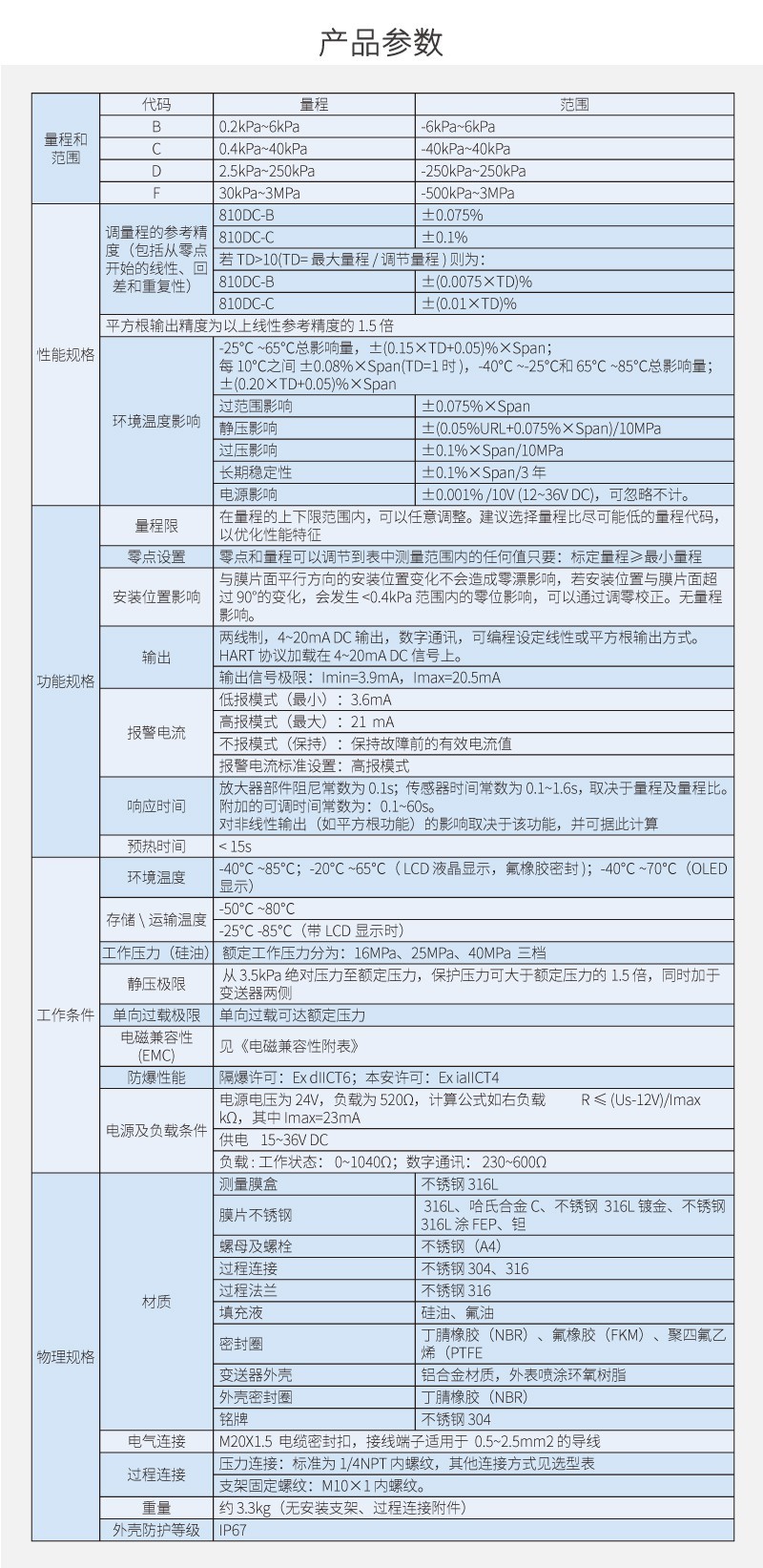

主要技术参数
工作原理和构造
5.1工作原理
5.1 820MZ系列扩散硅压力变送器工作原理
820MZ系列扩散硅压力变送器由传感器和信号处理电路组成。其中传感器压面设有惠斯顿电桥,当增加压力时,电桥各桥臂电阻值发生变化,通过信号处理电路,转换成电压变化,最终将其转换成标准(4~20)mA信号输出。其原理见图5-1。

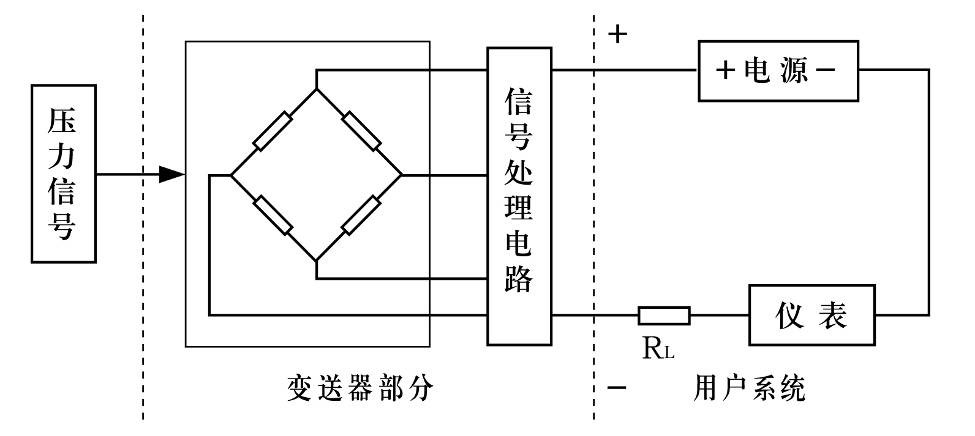

图5-1 820MZ系列扩散硅压力变送器原理图
820MZ 变送器 使用手册
5.2 结构

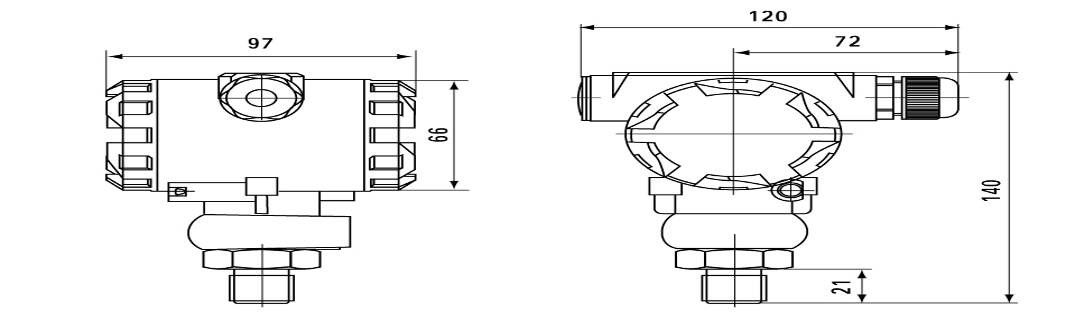

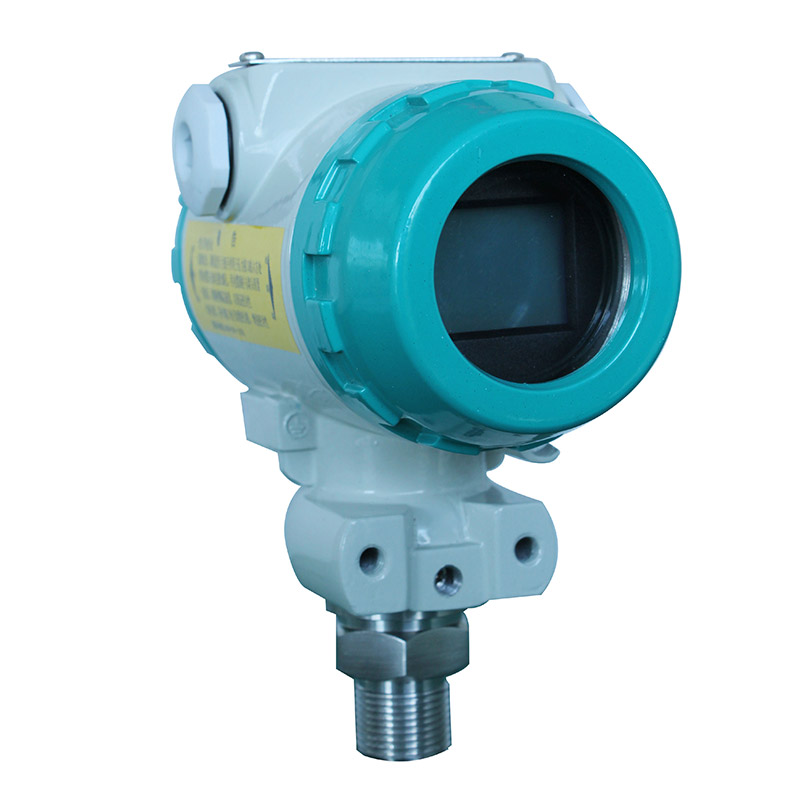

5.2.1 820MZ系列扩散硅压力变送器外形结构见图5-2
图5-2 820MZ系列扩散硅压力变送器
